Fußgängererkennung bei Gabelstaplern: Eine Test-Checkliste für Flottenpiloten
Ein Fußgängererkennungssystem für Gabelstapler sollte anhand der Bewegungen, toten Winkel und Arbeitsbedingungen am vorgesehenen Standort getestet werden. Eine erfolgreiche Demonstration in einem leeren Hof beweist nicht, dass die gleiche Konfiguration auch bei beladenen LKWs, Metallregalen und stark frequentierten Zugangspunkten funktioniert.
Vereinbaren Sie vor der Bestellung der gesamten Flotte einen kontrollierten Piloten. Zeichnen Sie auf, was das System erkennt, wo Warnungen beginnen, welche Situationen es übersieht und ob Bediener auf die Warnung reagieren können. Dieser Leitfaden bietet einen praktischen Testrahmen für Flottenkäufer, Händler und Systemintegratoren.

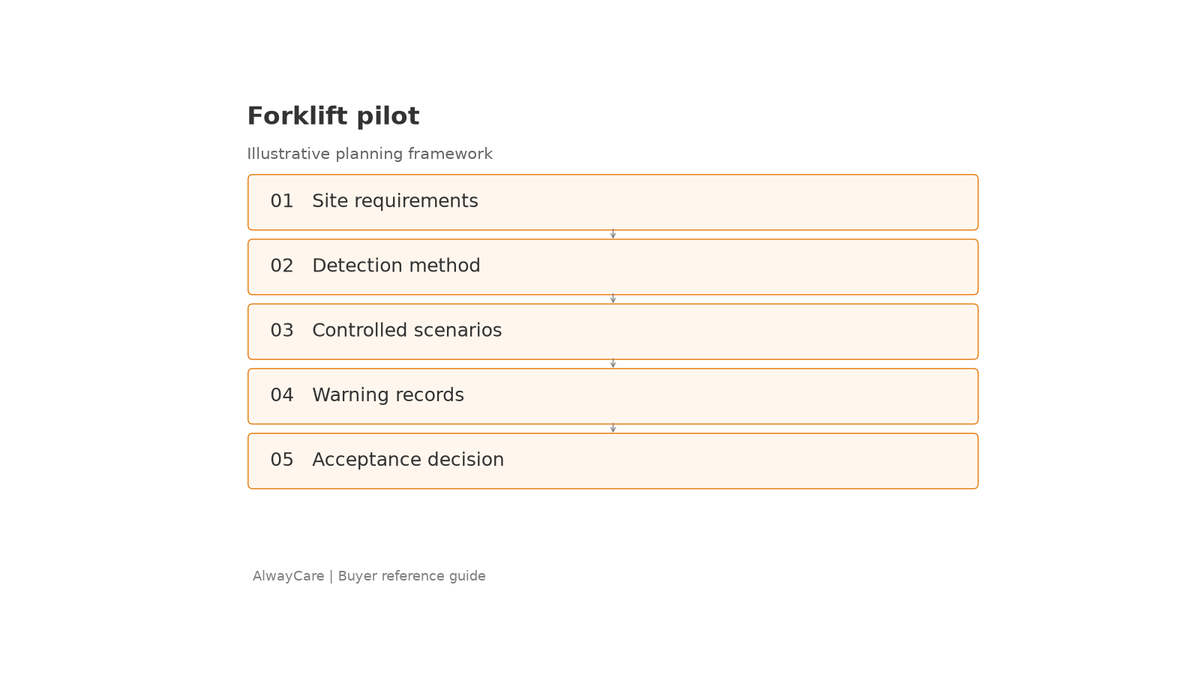

Definieren Sie die Warnaufgabe, bevor Sie die Technologie auswählen
Beginnen Sie mit einer Karte des Standorts. Markieren Sie Kreuzungen, Rückfahrbereiche, Laderampen, unübersichtliche Ecken und Stellen, an denen eine Ladung die Sicht des Bedieners blockiert. Trennen Sie den Routineverkehr von ungewöhnlichen, aber vorhersehbaren Bewegungen, wie etwa dem Betreten eines Ladebereichs durch einen Auftragnehmer.
Schreiben Sie für jeden Standort eine Anforderung auf: Welche Person oder welches Objekt muss aus welcher Richtung erkannt werden und welche Maßnahmen der Bediener ergreifen soll.
Bei einer Objektwarnung und einer Fußgängerwarnung handelt es sich um unterschiedliche Anforderungen. Ebenso bedeutet die Erkennung eines tragbaren Etiketts nicht, dass das System einen nicht markierten Besucher erkennen kann. Machen Sie diese Unterscheidungen in der Kaufspezifikation deutlich.
Fußgängertrennung, Verkehrswege und Bedienerschulung bleiben Bestandteil des Lageplans. Die Warntechnik fügt diesem Plan Informationen hinzu. HSEs Transportberatung am Arbeitsplatz behandelt Fahrzeugsicherheit, Standortgestaltung und Menschen als zusammenhängende Verantwortlichkeiten.
Passen Sie den Piloten an die Erkennungsmethode an
Unterschiedliche Systeme benötigen unterschiedliche Testfälle. Nutzen Sie die dokumentierten Fähigkeiten des Lieferanten, um den Testplan zu erstellen.
| Systemansatz | Was im Pilotprojekt überprüft werden muss | Betriebsfrage |
|---|---|---|
| Tag-basierte Annäherungswarnung | Tag-Präsenz, Batteriezustand, Trageposition und Alarmverhalten | Wie erhalten und pflegen Arbeiter, Besucher und Auftragnehmer Etiketten? |
| Kamerabasierte Fußgängererkennung | Sichtfeld, teilweise Behinderung, Beleuchtung und Zielerscheinung | Was passiert, wenn die Kamera die Person nicht klar sehen kann? |
| Radarbasierte Warnung | Zielreaktion, Installationswinkel und Interaktion mit umgebenden Strukturen | Unterscheidet das ausgewählte Modell Personen oder warnt es vor nahegelegenen Objekten? |
| Kombiniertes System | Abdeckung und Warnverhalten jeder Schicht | Können Bediener erkennen, welche Warnung welche Reaktion erfordert? |
Einen umfassenderen Technologievergleich finden Sie unter Kamera vs. Radar vs. UWB. Konzentrieren Sie sich im Pilotprojekt auf die ausgewählte Konfiguration, anstatt alle Produkte in einer Kategorie als gleichwertig zu behandeln.

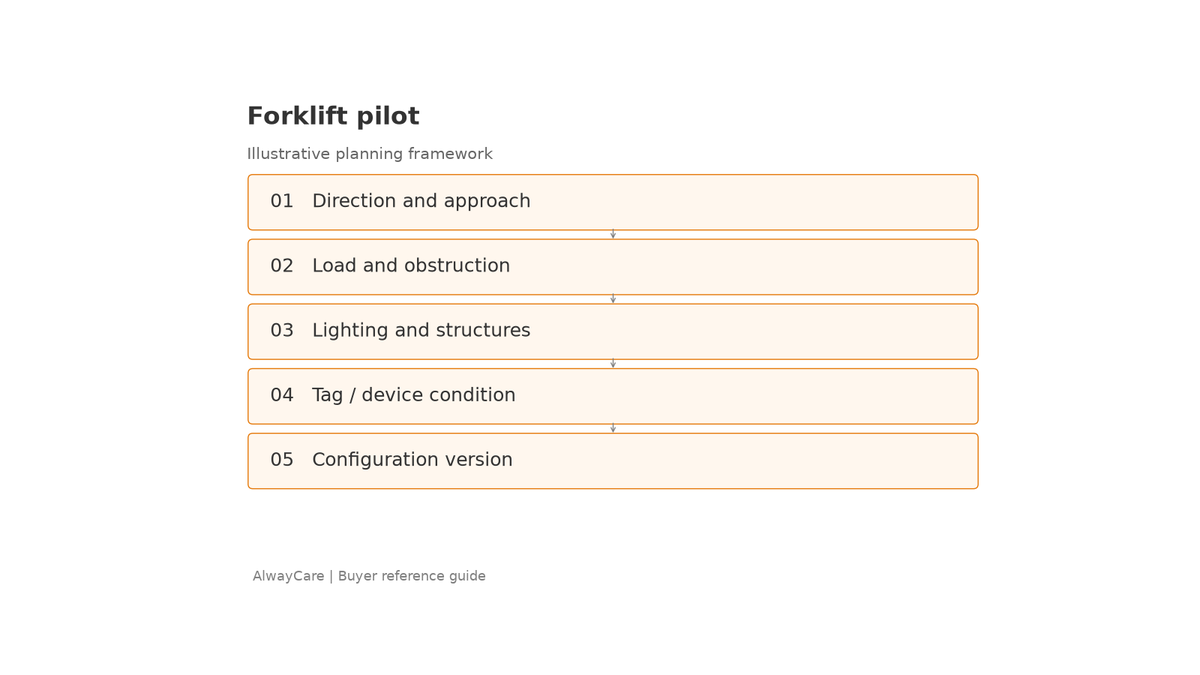

Erstellen Sie eine kontrollierte Szenariomatrix
Beginnen Sie mit einem stationären Gabelstapler und der vom Lieferanten genehmigten Testmethode. Für alle späteren Bewegungstests sollten ein kontrollierter Bereich, geschultes Personal und ein vor Ort genehmigtes Verfahren verwendet werden. Stellen Sie niemanden auf den Weg eines fahrenden Lastwagens, um die Erkennung zu demonstrieren.
Beziehen Sie die Betriebsvarianten ein, die für die Site wichtig sind:
- Front-, Heck- und Seitenanflüge innerhalb der vorgesehenen Abdeckung.
- Ein leerer LKW und repräsentative Ladungen, die Sensoren behindern können.
- Von der Flotte genutzte Innengänge, Türen und Außenübergänge.
- In der Nähe befindliche Regale, geparkte Fahrzeuge und andere Strukturen.
- Relevante Kleidung, Tag-Positionen oder zugelassene Testziele.
- Tageslicht, schwaches Licht und die tatsächlich verwendete künstliche Beleuchtung.
- Mehr als ein Ziel oder ausgerüsteter LKW, sofern vom System unterstützt.
Notieren Sie vor jeder Testreihe Hardware, Firmware, Montageposition und Konfiguration. Wenn sich eine Einstellung mitten im Pilotprojekt ändert, behalten Sie die früheren Ergebnisse der früheren Version bei. Andernfalls wird es schwierig zu identifizieren, welche Konfiguration das Ergebnis hervorgebracht hat.
Messen Sie Warnungen und Fehlschläge separat
Ein nützliches Testprotokoll erfasst mehr als nur, ob ein Alarm ausgelöst wurde.
| Datensatzfeld | Warum es wichtig ist |
|---|---|
| Szenario und Richtung | Identifiziert Abdeckungsunterschiede |
| Vorgesehene Warngrenze | Definiert die vereinbarte Testbedingung |
| Beobachteter Warnpunkt | Zeigt, wie die tatsächliche Warnung im Vergleich zum Plan abschneidet |
| Verpasste oder verzögerte Warnung | Zeigt Fälle auf, die einer Untersuchung bedürfen |
| Warnung ohne das beabsichtigte Ziel | Hilft bei der Identifizierung störender Warnungen |
| Bedienererkennung | Bestätigt, ob die Warnung bemerkt und verstanden wurde |
| Korrekturmaßnahmen und erneuter Test | Hält ungelöste Befunde sichtbar |
Legen Sie Akzeptanzkriterien fest, bevor Sie die Ergebnisse überprüfen. Ein Warnzonenabstand sollte aus der Risikobewertung des Standorts und den Grenzen des Systems abgeleitet werden. Es gibt keinen einheitlichen Abstand, der für jeden Gabelstapler, Gang und jede Ladung geeignet ist.
Melden Sie Fehler nach Szenario sowie in der Gesamtzusammenfassung. Mehrere erfolgreiche Freiflächentests sollten nicht über einen Fehler an einer wichtigen Türöffnung hinwegtäuschen.
Überprüfen Sie den Workflow, der das System verfügbar hält
Testen Sie bei einem Tag-basierten System den Prozess rund um die Tags: Ausgabe, Rückgabe, Aufladung, Austausch und Überprüfungen vor der Verwendung. Beziehen Sie das Besuchermanagement ein. Eine technisch erfolgreiche Warnprüfung hinterlässt immer noch eine Lücke, wenn ein Auftragnehmer keinen funktionierenden Tag erhält.
Definieren Sie für Kamera- oder Radarsysteme, wer Montage, Verschmutzung, Beschädigung und Systemstatus prüft. Bestätigen Sie, wie der Betreiber einen Fehler meldet und was der Standort tut, wenn keine Abdeckung verfügbar ist.
Wenn eine Schnittstelle zur Geschwindigkeitsregelung vorgeschlagen wird, behandeln Sie diese als separate Integrationsanforderung. Holen Sie ggf. die Genehmigung des Staplerherstellers ein und überprüfen Sie die dokumentierte Schnittstelle, das Fehlerverhalten und den Inbetriebnahmeablauf. Eine akustische Warndemonstration validiert keine Fahrzeugsteuerungsfunktion.
Passen Sie den Test an jeden Einsatzort an
Erfassen Sie bei Projekten in ganz Europa, Nordamerika, Südafrika und Südamerika die Standortbedingungen, anstatt davon auszugehen, dass eine regionale Konfiguration für jeden Kunden geeignet ist.
Bestätigen Sie die Sprachanforderungen des Bedieners, die elektrische Kompatibilität, die Serviceverantwortung und die lokal erforderliche Dokumentation. Wenn eine Flotte zwischen Innenlagern und Außenhöfen verkehrt, beziehen Sie beide Umgebungen mit ein. Wenn Auftragnehmer die Website regelmäßig betreten, geben Sie ihren Zugangsprozess an.
Vertriebsprojekte benötigen außerdem eine Installationsübergabe: genehmigte Montagezeichnungen, Konfigurationsaufzeichnungen, Ersatzteilidentifikation und ein wiederholbares lokales Testverfahren. Dies erleichtert den Vergleich späterer Fahrzeuge mit dem Originalpiloten.
Treffen Sie die Kaufentscheidung anhand eines Ausnahmeberichts
Schließen Sie das Pilotprojekt mit drei Listen ab: akzeptierte Szenarien, Szenarien, die Änderungen erfordern, und Situationen, die außerhalb der erklärten Leistungsfähigkeit des Systems liegen. Weisen Sie jedem offenen Posten einen Eigentümer zu.
AlwayCare's UWB Näherungswarnsysteme und Radarwarnsysteme Bereitstellung von Ausgangspunkten für eine Konfigurationsüberprüfung. Bitten Sie um Nachweise über das genaue Modell, die Montageanordnung und die Schnittstelle, die für das Projekt vorgeschlagen werden.
Für eine Projektbesprechung, Teilen Sie das Standortlayout und die Flottendetails mit AlwayCare, einschließlich Gabelstaplertypen, Fußgängerzugang, Zielabdeckung und der vorgeschlagenen Pilotszenarien.
Häufig gestellte Fragen
Kann ein Pilot jeden Gabelstapler in einer gemischten Flotte abdecken?
Nur wenn der Pilot die sinnvollen Unterschiede in Fahrzeuggeometrie, Belastungen, Sensorpositionen und Betriebsbereichen darstellt. Fügen Sie Testfälle hinzu, bei denen diese Unterschiede die Abdeckung oder das Warnverhalten ändern.
Ist ein Tag-basiertes System für jeden Besucher geeignet?
Das hängt von der Fähigkeit der Site ab, Tags auszugeben, zu prüfen und wiederherzustellen. Beziehen Sie Besucher und Auftragnehmer in den Betriebsplan ein, anstatt davon auszugehen, dass alle Personen ein Schild tragen.
Ist die Fußgängererkennung ein Beweis für die Vermeidung von Kollisionen?
Nein. Ein Pilot überprüft das Erkennungs- und Warnverhalten innerhalb definierter Bedingungen. Das Kollisionsrisiko hängt auch vom Verkehrsmanagement, der Sicht, der Geschwindigkeit, der Reaktion des Fahrers und anderen Kontrollen ab.
