Mobile DVR-Installation: Eine Checkliste für Flottenverkabelung und Tests
Eine zuverlässige mobile DVR-Installation erfordert einen verifizierten Energieplan, kompatible Kameras, geschützte Verkabelung und einen aufgezeichneten Abnahmetest. Das Live-Video beim ersten Einschalten zu sehen, ist nur ein Teil der Inbetriebnahme. Die Flotte muss außerdem wissen, dass sich Aufzeichnung, Abschaltung und Videoabruf wie vorgesehen verhalten.
Diese Checkliste hilft Flottenkäufern und -integratoren bei der Erstellung einer Installationsspezifikation für LKWs, Busse und andere Nutzfahrzeuge. Nutzen Sie für die eigentlichen Verkabelungsarbeiten das Handbuch des ausgewählten Rekorders und die Anweisungen des Fahrzeugherstellers.
Bereiten Sie das Installationspaket vor, bevor Sie die Hardware anbringen
Erstellen Sie ein Paket für jede wesentlich unterschiedliche Fahrzeugkonfiguration. Geben Sie Fahrzeugtyp, Rekordermodell, Kamerastandorte, Kanalnamen, Monitoranordnung und Installationszeichnungen an.
Notieren Sie diese Anforderungen, bevor das Installationsprogramm startet:
- Bordnetz und zugelassene Anschlusspunkte.
- Anforderungen an den Rekorder- und Kameraeingang.
- Erforderliche Aufzeichnungszeiten und Abschaltverhalten.
- Kamerasignalformate, Anschlüsse und Kabellängen.
- Speicherkonfiguration und Aufbewahrungsziel.
- Unterstützte Netzwerk-, Positionierungs- und Plattformfunktionen.
- Zugang für Wartung und Austausch.
Verwenden Sie einen beschrifteten Kanalplan, z. B. vordere Straße, Fahrerbereich, linke Seite und hinten. Die Namen sollten im Rekorder, auf der Plattform und im Übergabeblatt einheitlich bleiben.
Entscheidungen zur Gesamtarchitektur finden Sie unter Kamerasysteme für Nutzfahrzeuge. Diese Installationscheckliste beginnt, nachdem diese Architektur ausgewählt wurde.
Bestätigen Sie Leistung und Zündverhalten für das genaue Modell
Eine Installation kann eine permanente Versorgung, einen zündungsbezogenen Eingang und einen Erdungsanschluss umfassen. Ihre Funktion, zulässige Spannung und Anschlussart hängen vom Rekorder und Fahrzeug ab.
Zum Beispiel die herstellerspezifischen SkEYEwatch-Installationsanleitung dokumentiert konstante Leistung, kodierte Leistung und Erdung für sein System. Diese Anweisungen zeigen, warum ein modellspezifisches Diagramm wichtig ist. Die Kabelfarben und Sicherungswerte sollten nicht in die Installation eines anderen Herstellers kopiert werden.
Lassen Sie die vorgeschlagenen Anschlüsse und den elektrischen Schutz von einem qualifizierten Installateur überprüfen. Bestätigen Sie, ob das ausgewählte Gerät eine verzögerte Abschaltung oder ein anderes Nachzündungsverhalten unterstützt, und dokumentieren Sie die beabsichtigte Einstellung.
Testen Sie den Rekorder durch normale Start-, Betriebs-, Zünd-Aus- und Neustartsequenzen. Beobachten Sie, ob es ordnungsgemäß heruntergefahren wird und die beabsichtigte Aufzeichnungskonfiguration wieder aufnimmt. Wenn eine geparkte Aufnahme erforderlich ist, bewerten Sie im Rahmen des Projekts den Strombedarf und die Batterieschutzanordnung.
Stellen Sie den Rekorder an einem Ort auf, an dem er gewartet werden kann
Wählen Sie einen Montageort, der den dokumentierten Grenzwerten des Geräts entspricht und Platz für Anschlüsse, Belüftung und Wartungszugang lässt.
Vermeiden Sie einen Standort, der nur deshalb gewählt wird, weil der Rekorder physisch hineinpasst. Berücksichtigen Sie die Einwirkung von Wasser, Hitze, Vibrationen, den Zugang von Passagieren und Störungen der Fahrzeugausrüstung. Befestigen Sie das Gerät mit der zugelassenen Montagemethode.
Der Techniker sollte in der Lage sein, das Gerät zu identifizieren, Verbindungen zu prüfen und wartungsfähige Komponenten zu erreichen, ohne nicht verbundene Fahrzeugsysteme zu demontieren. Halten Sie den Standort mit einem Foto für die Wartungsakte der Flotte fest.
Überprüfen Sie Kameras und Kabel als vollständige Kette
Bestätigen Sie gemeinsam die Kompatibilität von Kameraausgang, Rekordereingang und Monitor. Ein mechanisch passender Stecker weist keine Übereinstimmung der Pinbelegung, des Strombedarfs oder des Videoformats nach.
Für gemischte AHD- und IP-Projekte verwenden Sie die AHD vs. IP-Kompatibilitätsleitfaden Um die Fragen zu ordnen, überprüfen Sie dann die ausgewählte Hardwarekombination anhand der Dokumentation.
Beschriften Sie beide Enden jedes Kabels. Verlegen und sichern Sie den Kabelbaum gemäß den Fahrzeug- und Ausrüstungsanweisungen und berücksichtigen Sie dabei bewegliche Teile, scharfe Kanten und Wartungszugänge. Verwenden Sie zugelassene Dichtungen und Zugentlastungen, wenn Kabel zwischen Umgebungen verlaufen.
Überprüfen Sie die endgültige Ansicht, nachdem die Kamera montiert ist. Stellen Sie sicher, dass der vorgesehene Bereich mit repräsentativen Ladungen, Türen und Zubehör in ihrer Arbeitsposition sichtbar bleibt.
Konfigurieren Sie die Aufzeichnung getrennt von der Fernansicht
Dokumentieren Sie die Einstellungen, die aufgezeichnete Beweise steuern: aktive Kanäle, Auflösung, Bildrate, Kodierung, Überschreibverhalten und alle unterstützten Ereigniseinstellungen.
Gehen Sie nicht davon aus, dass eine klare Fernansicht mit geringer Bandbreite die auf dem Rekorder gespeicherte Qualität widerspiegelt. Testen Sie beide Pfade, wenn das System separate Aufnahme- und Übertragungseinstellungen unterstützt.
Speichergröße im Vergleich zur tatsächlichen Aufzeichnungskonfiguration. AlwayCare's Flotten-MDVR-Speicherrechner erklärt die Planungsrechnung. Der Installationstest sollte außerdem bestätigen, dass das vorgesehene Medium erkannt wird und aufgezeichnete Dateien abgerufen werden können.
Wenn der Fernzugriff Teil des Projekts ist, überprüfen Sie die unterstützte Trägerkonfiguration, Servereinstellungen, Anmeldeinformationen und Berechtigungen des ausgewählten Geräts. Testen Sie die lokale Aufzeichnung, ohne auf eine ständige Mobilfunkverbindung angewiesen zu sein; Bestätigen Sie das dokumentierte Verhalten dieses Modells, anstatt davon auszugehen, dass alle Rekorder identisch funktionieren.

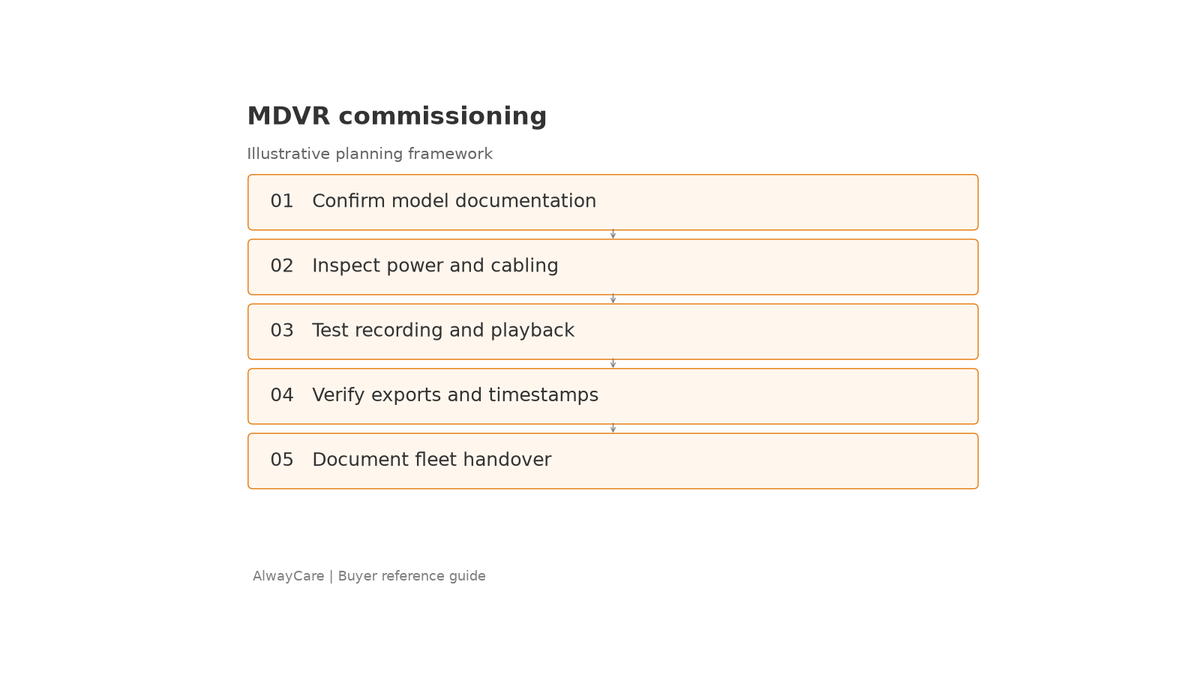

Führen Sie einen aufgezeichneten Abnahmetest durch
Erstellen Sie eine kurze Aufzeichnung mit identifizierbaren Ereignissen und einer notierten Referenzzeit. Überprüfen Sie den gleichen Zeitraum durch lokale Wiedergabe und den vorgesehenen Export- oder Plattform-Workflow.
| Testen | Was das Übergabeprotokoll zeigen soll |
|---|---|
| Starten und neu starten | Das Gerät startet und kehrt zur erforderlichen Konfiguration zurück |
| Kanalzuordnung | Kameraansichten stimmen mit ihren Beschriftungen überein |
| Livebild | Benötigte Flächen sind in den jeweiligen Konditionen ersichtlich |
| Aufnahme | Für jeden Kanal und Zeitraum im Geltungsbereich sind Dateien vorhanden |
| Zeit | Zeitstempel- und Zeitzoneneinstellungen stimmen mit dem Projektplan überein |
| Wiedergabe und Export | Autorisierte Mitarbeiter können eine Probe entnehmen und öffnen |
| Verhalten bei ausgeschalteter Zündung | Aufnahme und Abschaltung folgen den vereinbarten Einstellungen |
| Netzwerkunterbrechung | Das tatsächliche Verhalten entspricht der dokumentierten Fähigkeit des Modells |
| Monitor- oder Triggerfunktion | Unterstützte Funktionen reagieren wie angegeben |
Markieren Sie jedes Element als bestanden, nicht bestanden oder außerhalb des Gültigkeitsbereichs. Lassen Sie fehlerhafte Elemente bis zur Korrektur offen und testen Sie sie erneut. Eine Plattform, die das Fahrzeug als online anzeigt, sollte einen ungelösten Aufzeichnungsfehler nicht schließen.
Bereiten Sie eine Übergabe vor, die ein anderer Techniker nutzen kann
Das Übergabepaket sollte den Schaltplan, Verbindungsaufzeichnungen, Hardware-Kennungen, Softwareversion, Konfigurationsdatei (sofern unterstützt), Testergebnisse und Installationsfotos enthalten.
Überprüfen Sie bei internationalen Rollouts die elektrische Kompatibilität und die lokale Installationsverantwortung für jede Flotte. Die Eignung von Mobilfunkmodulen und Mobilfunkanbietern sollte je nach Betriebsland überprüft werden. Eine in einem Markt in Auftrag gegebene Fahrzeugkonfiguration sollte nicht automatisch auf einen anderen kopiert werden.
Beziehen Sie benannte Eigentümer für den Kontozugriff, Konfigurationsänderungen und Wartung ein. Notieren Sie, wo modellspezifische Handbücher gespeichert sind und wie Ersatzgeräte in Betrieb genommen werden.
Fordern Sie eine Konfigurationsüberprüfung mit klaren Eingaben an
Überprüfen Sie AlwayCare Mobile DVR-Reihe hinsichtlich der Kamera-, Aufnahme- und Fahrzeuganforderungen. Bestätigen Sie alle Spezifikationen für das genaue vorgeschlagene Modell und die vorgeschlagene Version.
Für eine nützliche Projektbewertung: Senden Sie AlwayCare die Fahrzeugtypen, die Kameraanordnung und die Einsatzländer, zusammen mit dem Aufnahmeziel, dem Energieplan und der Abnahme-Checkliste.
Häufig gestellte Fragen
Kann für jedes MDVR der gleiche Schaltplan verwendet werden?
Nein. Überprüfen Sie den Rekorder, den Kabelbaum und die Fahrzeugdokumentation. Ähnlich aussehende Steckverbinder oder Kabelfarben sind kein ausreichender Beweis für die Kompatibilität.
Reicht ein Livebild aus, um die Installation zu akzeptieren?
Nein. Bestätigen Sie auch Aufnahme, Wiedergabe, Export, Zeitstempel und das vereinbarte Verhalten beim Ein- und Ausschalten.
Sollte jedes Fahrzeug einer Flotte getestet werden?
Jede installierte Anlage benötigt eine Übergabekontrolle. Ein repräsentativer Pilot hilft bei der Definition der Konfiguration, beweist jedoch nicht, dass jede spätere Installation korrekt durchgeführt wurde.
