Nachtsicht-LKW-Kameras: So testen Sie die Bildqualität
Eine LKW-Nachtsichtkamera sollte anhand des Bildes ausgewählt werden, das sie unter den Arbeitsbedingungen der Flotte liefert. Ein helles Bild bei einer stationären Demonstration bedeutet nicht, dass die Kamera eine sich bewegende Person, eine Anhängerkante oder ein anderes Detail, das der Fahrer nachts benötigt, erkennen kann.
Für B2B-Käufer stellt sich die praktische Frage, ob die ausgewählte Kamera, die Montageposition, der Monitor und der Rekorder einer definierten Betrachtungsaufgabe gerecht werden. In diesem Leitfaden wird erklärt, wie man Ansätze bei schlechten Lichtverhältnissen und Infrarot-Ansätze vergleicht und einen wiederholbaren Nachttest erstellt.

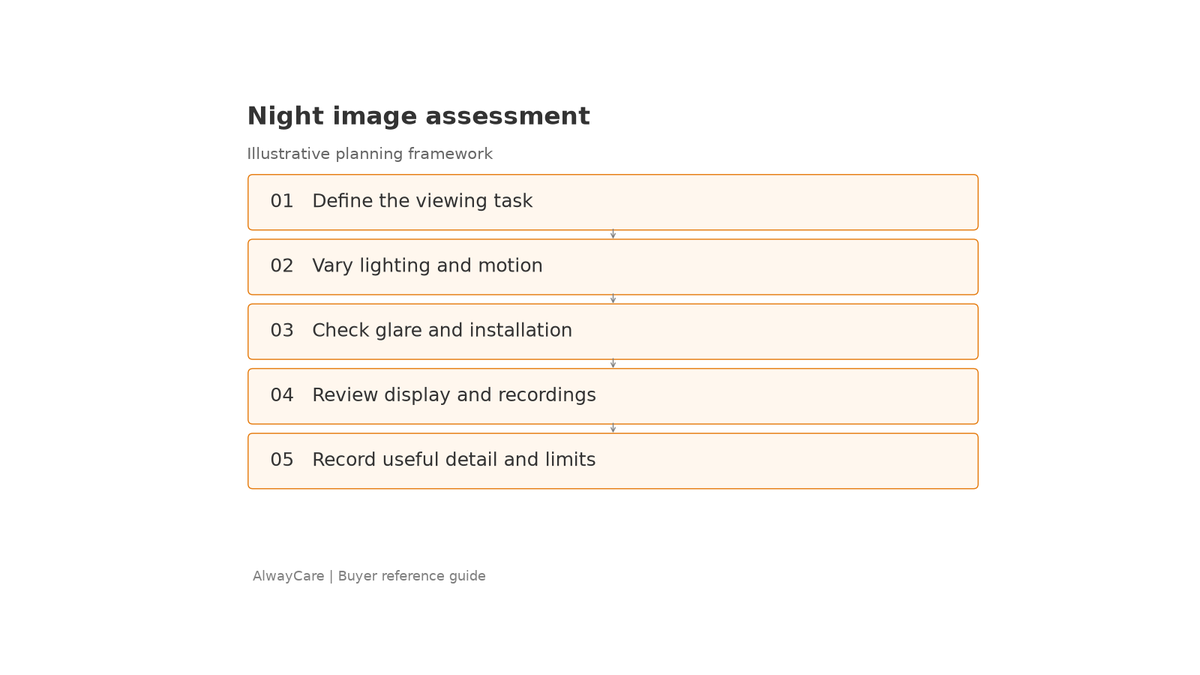

Definieren Sie, was das Bild zeigen soll
Trennen Sie die Sicht des Fahrers von den aufgezeichneten Beweisen. Während des Manövrierens muss möglicherweise eine Rückfahrkamera den Bereich hinter dem Lkw anzeigen. Eine Aufnahmekamera muss möglicherweise Details speichern, die das Personal nach einer Veranstaltung überprüfen kann. Das gleiche Bild erfüllt möglicherweise nicht beide Ziele.
Formulieren Sie die Beobachtungsaufgabe in beobachtbaren Begriffen: Zieltyp, relevante Entfernung, Sichtfeld, Bewegung und Lichtverhältnisse. Vermeiden Sie eine Anforderung wie „ausgezeichnete Nachtsicht“, die verschiedene Anbieter unterschiedlich interpretieren können.
Beispielsweise muss eine Flotte möglicherweise an bestimmten Positionen zwischen einer Laderampenkante und einem zugelassenen Testziel unterscheiden. Wenn lesbare Nummernschilder erforderlich sind, geben Sie dies als separates Testziel an und gehen nicht davon aus, dass dies mit einer Allzweckkamera erreicht wird.
Verstehen Sie Farb-, Infrarot- und Wärmebildaufnahmen bei schlechten Lichtverhältnissen
Farbkameras mit wenig Licht nutzen verfügbares sichtbares Licht. Ihre Ergebnisse hängen vom Sensor, Objektiv, Belichtung und Bildverarbeitung ab. Wenn die Szene zu dunkel wird, sind die nutzbaren Farbdetails möglicherweise eingeschränkt.
Die Nahinfrarotbeleuchtung liefert Licht, das eine kompatible Kamera für ein Graustufen-Nachtbild verwenden kann. Die Wärmebildtechnik erzeugt Bilder unter Verwendung eines anderen Teils des Infrarotspektrums und sollte anhand ihrer eigenen Aufgabe und Einschränkungen bewertet werden.
Achsen Whitepaper „IR in der Überwachung“. erklärt den Unterschied zwischen sichtbarer Bildgebung bei schwachem Licht und Beleuchtung im nahen Infrarot. Hierbei handelt es sich um allgemeine Bildgebungsprinzipien, nicht um einen Beweis dafür, dass ein AlwayCare-Modell über eine bestimmte Funktion verfügt.
| Ansatz | Was ist am LKW zu überprüfen? |
|---|---|
| Farbe bei schwachem Licht | Erforderliche Angaben zur tatsächlich verfügbaren Beleuchtung |
| Nahinfrarot-Nachtmodus | Beleuchtungsbereich, Reflexionen und Zielsichtbarkeit |
| Wärmebildaufnahme, falls vorgeschlagen | Nützliches Detail für die gestellte Aufgabe und das ausgewählte Modell |
| Kombinierte Konfiguration | Welche Ansicht der Fahrer sieht und welche Streams aufgezeichnet werden |
Fordern Sie die genauen Spezifikationen der Kamera und Original-Beispielaufnahmen an. Marketingnamen wie „Starlight“ sollten zu messbaren Fragen führen und keinen Test ersetzen.
Testen Sie die Bewegung, nicht nur eine stationäre Szene
Bei schlechten Lichtverhältnissen verwendet eine Kamera möglicherweise eine längere Belichtungszeit, um das Bild heller zu machen. Bewegungen während dieser Belichtung können die Details verwischen, die die Flotte benötigt.
Achsen Technisches Dokument zu Lightfinder erklärt den Zusammenhang zwischen begrenztem Licht, Belichtungszeit und Bewegungsunschärfe. Nutzen Sie beim Vergleich von LKW-Kameras dieses Prinzip, um sich bewegende Details in der gewählten Konfiguration zu untersuchen.
Beginnen Sie mit einem stehenden Fahrzeug und einem genehmigten Testverfahren. Bewerten Sie relevante Zielbewegungen in einer kontrollierten Umgebung. Bei allen Fahrzeugbewegungstests sollten die Sicherheitsvorkehrungen vor Ort eingehalten werden.
Überprüfen Sie aufgezeichnete Bilder sowie das Livebild. Prüfen Sie, ob die gewünschte Form oder das gewünschte Detail erkennbar bleibt. Halten Sie beim Vergleich von Produkten die Testgeometrie und Beleuchtung konsistent.
Verwenden Sie die Auflösung nicht als einzigen Vergleich. Mehr Pixel lösen keine Details auf, die bereits durch Unschärfe, Blendung oder Hindernisse verloren gegangen sind.
Überprüfen Sie Blendung und Infrarotreflexionen
Berücksichtigen Sie ggf. Scheinwerfer, reflektierende Oberflächen und die eigene Beleuchtung des LKWs. Suchen Sie nach ausgewaschenen Bereichen, die das Ziel verbergen.
Eine in der Nähe befindliche Fahrzeugverkleidung, ein Fenster oder eine reflektierende Last können das Bild verändern, wenn die Infrarotbeleuchtung aktiv ist. Auch Schmutz oder Wasser auf einer optischen Abdeckung können das Ergebnis beeinträchtigen. Axis dokumentiert diese Auswirkungen in seinem Anleitung zur Fehlerbehebung bei der Bildqualität.
Testen Sie die Kamera in ihrer endgültigen Montageposition. Eine vor der Montage entnommene Probe darf keine Reflexion von der Stoßstange oder der Karosserie erkennen lassen. Notieren Sie, ob eine Änderung des Winkels die erforderliche Sicht verbessert, ohne dass ein weiterer blinder Bereich entsteht.
Wenn ein großer Dynamikbereich angeboten wird, vergleichen Sie das tatsächliche Filmmaterial mit hellen und dunklen Bereichen in derselben Szene. Überprüfen Sie, ob die erforderlichen Details sichtbar sind, während sich Ziele bewegen. Das Etikett allein bestimmt nicht das Ergebnis.
Vergleichen Sie den gesamten Anzeige- und Aufzeichnungspfad
Verwenden Sie den für das Projekt vorgesehenen Monitor und Rekorder. Bestätigen Sie das unterstützte Videoformat, die Bildausrichtung, die Kanalkonfiguration und die aufgezeichnete Ausgabe.
Ein Demonstrationsbildschirm kann von der Anzeige in der Kabine abweichen. Ebenso kann ein Originalkamerabild nach der Aufnahme und Komprimierung anders aussehen. Bewerten Sie die Dateien, die das Flottenpersonal tatsächlich abruft.
Bei Kompatibilitätsfragen verwenden Sie AlwayCare Leitfaden AHD vs. IP-Fahrzeugkameras. Überprüfen Sie die vorgeschlagene Kamera, das Kabel, den Monitor und den Rekorder zusammen, bevor Sie das System genehmigen.

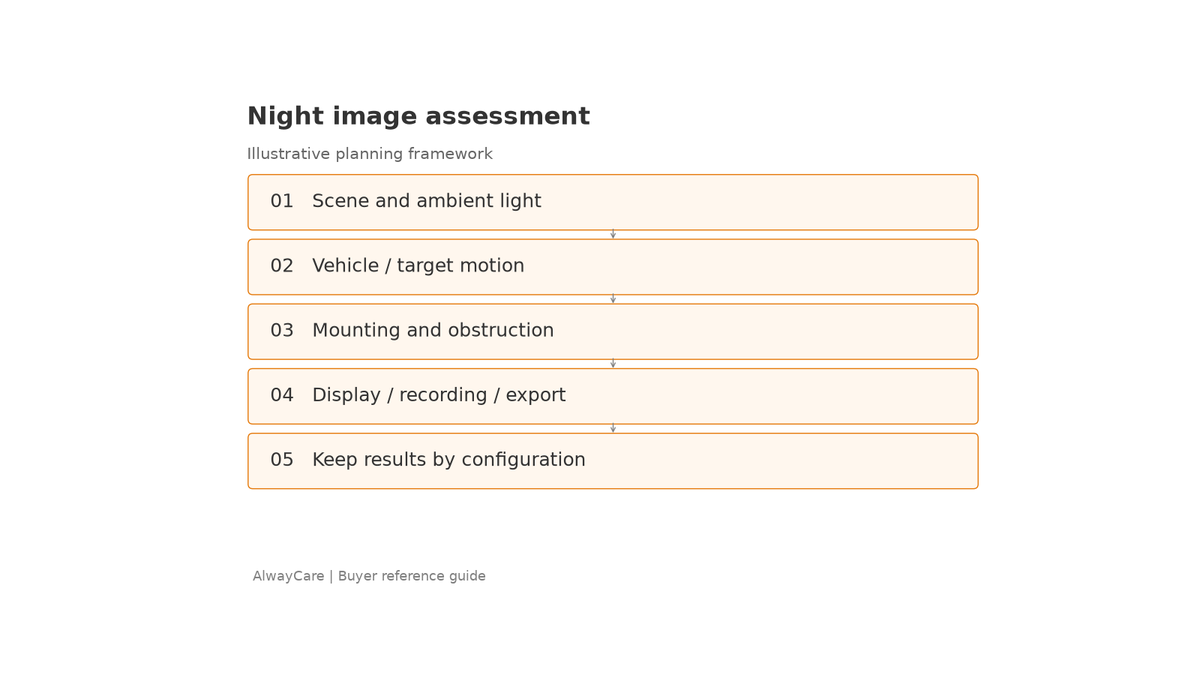

Verwenden Sie ein einfaches Nachttestprotokoll
| Feld | Zeichnen Sie für jede Kamerakonfiguration auf |
|---|---|
| Aufgabe ansehen | Das benötigte Ziel und Detail |
| Geometrie testen | Montageposition, Winkel und Zielort |
| Beleuchtung | Verfügbare Lichter und ihre Richtung |
| Bewegung | Stationäre oder kontrollierte Bewegungsbedingungen |
| Bildpfad | Ansicht in der Kabine, lokale Aufzeichnung oder exportierte Datei |
| Konfiguration | Modell, Einstellungen und Softwareversion, sofern zutreffend |
| Finden | Sichtbare Details, Unschärfe, Blendung, Behinderung oder Reflexion |
| Entscheidung | Bestehen, ändern und erneut testen oder für die Aufgabe ungeeignet |
Wiederholen Sie die entsprechenden Tests, nachdem Sie die Montage oder Einstellungen geändert haben. Bewahren Sie Musterdateien bei den Unterlagen auf, damit ein anderer Käufer oder Techniker die Grundlage für die Abnahme überprüfen kann.
Wenden Sie dieselbe Methode in allen Betriebsregionen an
Erfassen Sie für Kunden in Europa, Nordamerika, Südafrika und Südamerika die tatsächlichen Strecken- und Baustellenbedingungen. Wenn der Fuhrpark unbeleuchtete Ladeflächen nutzt, beziehen Sie diese mit ein. Wenn es bei starker Gartenbeleuchtung oder entgegenkommenden Scheinwerfern funktioniert, testen Sie auch diese Bedingungen.
Regionale Labels sollten keine Umweltvorgabe ersetzen. Beschreiben Sie Temperatur, Verschmutzung, Reinigungspraktiken und Beleuchtung im Rahmen des Projekts. Überprüfen Sie die Umweltbewertungen und Wartungsanweisungen des ausgewählten Modells getrennt von der Bildleistung.
AlwayCare's Reichweite der Fahrzeugkameras kann anhand dieser Spezifikation überprüft werden. Teilen Sie die gewünschte Ansicht und repräsentative Nachtbedingungen mit AlwayCare um eine Kamera- und Aufzeichnungskonfiguration zum Testen zu besprechen.
Häufig gestellte Fragen
Bietet Infrarot-Nachtsicht ein Farbbild?
Bei Nachtaufnahmen im Nahinfrarotbereich werden üblicherweise Graustufen verwendet. Bestätigen Sie die Modi der ausgewählten Kamera und testen Sie die Ausgabe, die die Flotte verwenden wird.
Bedeutet ein helleres Bild immer eine bessere Nachtleistung?
Nein. Helligkeit kann mit Bewegungsunschärfe oder Blendung einhergehen. Beurteilen Sie, ob die erforderlichen Details unter den Testbedingungen sichtbar bleiben.
Kann eine Nachtkamera die vorgeschriebene Sichtkontrolle des Fahrers ersetzen?
Behandeln Sie es als Teil der Sichtbarkeit des Fahrzeugs. Betriebsabläufe, Spiegel und andere erforderliche Bedienelemente müssen noch für das tatsächliche Fahrzeug und die jeweilige Aufgabe berücksichtigt werden.
